Giętarka trójrolkowa MC150B

Produkcja: NARGESA, Hiszpania

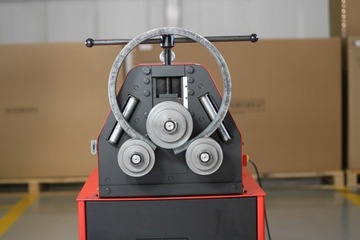

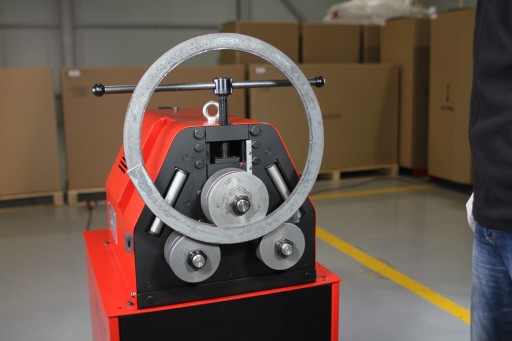

Giętarka MC150B przeznaczona jest do zwijania profili i rur w łuki i okręgi o stałym promieniu. Regulacja promienia gięcia odbywa się za pomocą pokrętła do zmiany położenia górnej rolki. Przy ruchomej osi znajduje się czytelny przymiar milimetrowy.

Napęd rozłożony jest na dwie dolne osie i przekazywany za pomocą przekładni zębatych i reduktora wysokiej jakości. Górna rolka jest dociskana podczas gięcia. Dolne rolki są radełkowane, aby zapobiec poślizgowi materiału.

Giętarka może pracować w pozycji pionowej lub poziomej.

Szczegółowe parametry techniczne maszyny oraz wydajność gięcia podano na końcu niniejszego opisu.

Zachęcamy do obejrzenia filmu demonstracyjnego pod adresem:

https://youtu.be/7jUQNU0n5ZI

Wyposażenie standardowe

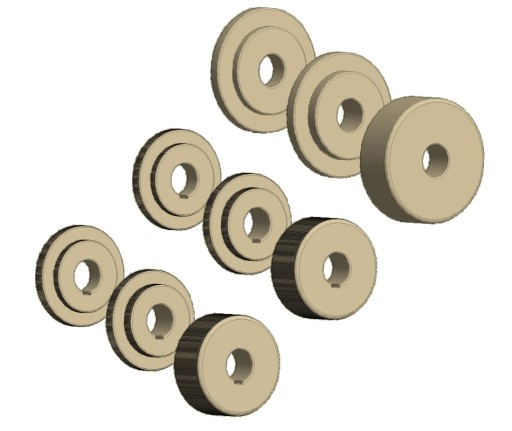

W cenie giętarki MC150B dostarczane są rolki do gięcia kształtowników. Na każdą oś przypada po 3 szt. pierścieni z utwardzaną powierzchnią w celu zminimalizowania zużycia. Wsuwane na osie w różnych konfiguracjach pozwalają walcować profile o różnych przekrojach tj:

• profile kwadratowe, prostokątne zamknięte
• płaskowniki (na płasko lub pionowo)
• kątowniki
• ceowniki
• teowniki
• pręty kwadratowe i okrągłe

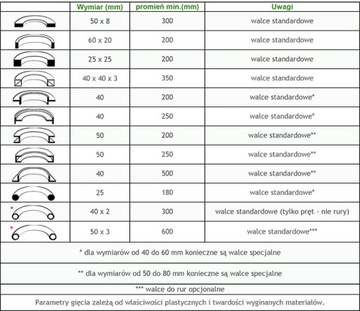

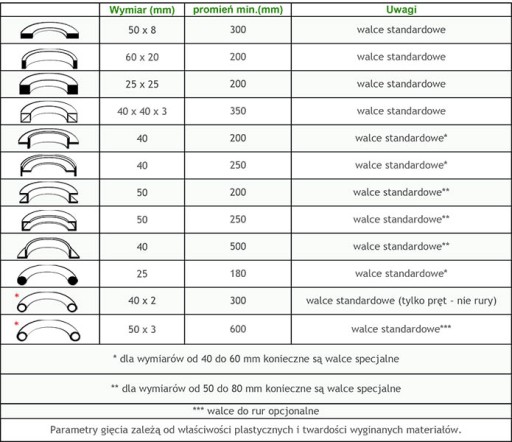

Wymiary i wydajność gięcia dla różnych profili podano w tabeli w dalszej części opisu.

Opcjonalne są rolki do gięcia rur (opis poniżej)

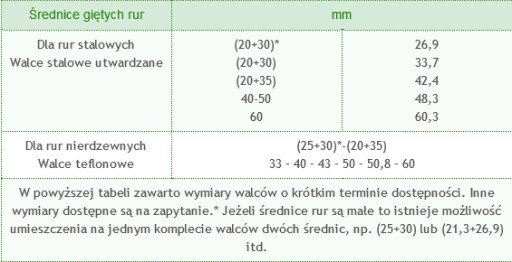

Walce opcjonalne do rur

Do gięcia rur konieczne jest zastosowanie rolek dopasowanych do wymiaru rury. Walce występują w dwóch wariantach materiałowych. Do gięcia stali czarnej stosuje się rolki stalowe utwardzane. Do stali nierdzewnych oraz aluminium oferujemy walce z tworzywa na bazie teflonu.

Dla mniejszych średnic rur możliwe jest wykonanie rolek dla dwóch średnic na 1 komplecie.

Walce do rur są dostępne za dopłatą.

Parametry techniczne

Giętarki do rur i profili MC150B NARGESA

• Maksymalny wymiar materiału: 60 mm
• Liczba napędzanych osi: 2 dolne
• Szybkość obrotowa rolek: 6 obr/min
• Średnica rolek: 127 mm
• Kontrola promienia gięcia: manualna
• Moc silnika: 0,75 kW
• Zasilanie 3-fazowe lub 1 fazowe: 400V / 230V
• Wymiary [dł x szer x wys]: 690x945x1140 mm
• Waga: 270 kg
