PCM BMS 3S 12,6 В 10 А Защита зарядного устройства 0035

Moduł zarządzający pracą akumulatora 3S

Protection Circuit Module - PCM

Zabezpieczenie dedykowane do pakietów 3S ogniw Li-Ion/Li-Pol

3S 12,6V

Cechy:

• przeznaczony do pakietu Li-Ion/Li-Pol np. popularnych 18650
• prąd rozładowania: 6A-8A
• zabezpieczenie nadprądowe: 10A-13A
• napięcie ładowania: max. 12,6V
• zabezpieczenie przed przeładowaniem: typ. 4,25V ±0,05V (max. 4,35V)
• zabezpieczenie przez nadmiernym rozładowaniem: typ. 2,30V ±0,05V
• impedancja: <100mΩ
• temperatura pracy: -40℃ do 50℃
• rozmiar modułu: 54x18x3,5mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

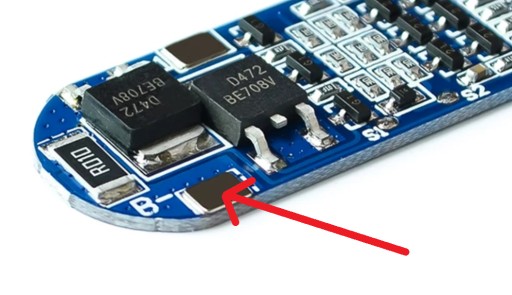

Moduł posiada specjalne pady do zgrzewania taśm niklowych lub niklowanych.

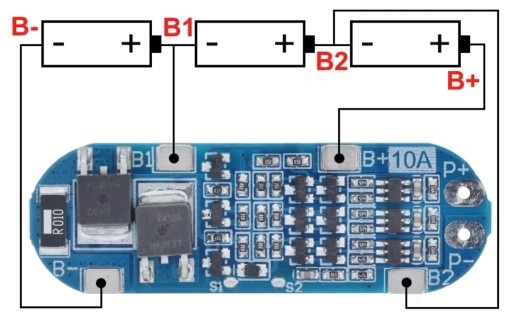

Schemat podłączenia do pakietu i ładowarki

3S (10,8V-12,6V) ładowanie max. 12,6-13,0V

B-: podłączyć do bieguna ujemnego  pakietu 3S

B1: podłączyć do plusa pierwszej celi i minusa drugiej celi

B2: podłączyć do plusa drugiej celi i minusa trzeciej celi

B+: podłączyć do plusa trzeciej celi

P+: podłączyć do plusa obciążenia / ładowarki

P-: podłączyć do minusa obciążenia / ładowarki
