PCM 3S 9,6 В 10/25 А BMS защита LiFePO4 0123

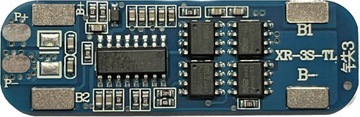

Moduł zarządzający pracą akumulatora LiFePO4 3S

Protection Circuit Module - PCM

Zabezpieczenie dedykowane do pakietu ogniw LiFePO4 (nom. 3,2V)

3S 9,6V-11,0V

Cechy:

• przeznaczony do pakietu ogniw LiFePO4 / LFP
• napięcie ładowania: max. 11V
• prąd ładowania: max 10A
• prąd rozładowania: max 10A
• zabezpieczenie nadprądowe: 25A
• zabezpieczenie przed przeładowaniem: 3,65V ±0,025V
• zabezpieczenie przez nadmiernym rozładowaniem: 2,32V ±0,08V
• zabezpieczenie nadprądowe (odłączyć obciążenie aby zrestartować)
• zabezpieczenie przeciw zwarciom (odłączyć obciążenie aby zrestartować)
• impedancja wewnętrzna: <25mΩ
• pobór prądu w trakcie pracy: <10uA
• temperatura pracy: -40℃ do 80℃
• rozmiar modułu: 51x16x2,5mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Moduł posiada specjalne pady do zgrzewania taśm niklowanych/niklowych.

Można budować większe pakiety z ogniw łącząc je równolegle w celu zwiększenia pojemności i maksymalnego prądu.

UWAGA! Ze względów bezpieczeństwa, łączyć ogniwa tylko o tych samych parametrach!

Schemat podłączenia:

Zwierając na chwilę B- i P- aktywujemy moduł.

Sposób podłączenia pakietu 3S (9,6V):

Ładowanie max. 11V

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: podłączyć do plusa pierwszej celi i minusa drugiej celi

B2: podłączyć do plusa drugiej celi i minusa trzeciej celi

B+: podłączyć do plusa trzeciej celi

P+: podłączyć do plusa obciążenia i/lub ładowarki

P-: podłączyć do minusa obciążenia i/lub ładowarki
