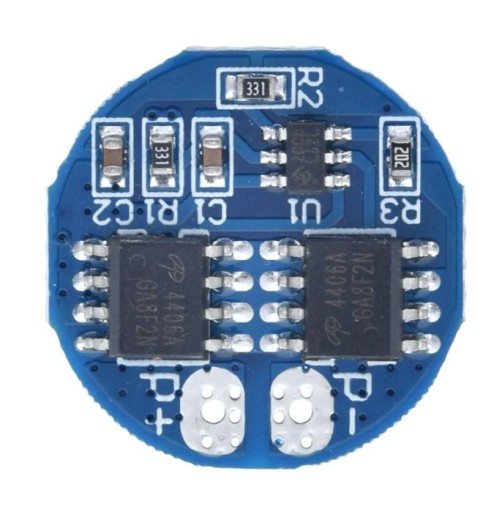

PCM BMS 2S 17,5 мм 8,4 В 5 А макс. 7 А литий-ионный 18650 0147

Moduł zarządzający pracą pakietu Li-Ion 18650

Protection Circuit Module - PCM

Zabezpieczenie dedykowane do pakietów 2S ogniw Li-Ion

2S 8,4V

Cechy:

• przeznaczony do pakietu Li-Ion (ze względu wymiarów szczególnie popularnych 18650)
• prąd rozładowania: 5A
• prąd rozładowania chwilowy: 7A
• napięcie ładowania: max. 9V (8,4V nominalnie)
• zabezpieczenie przed przeładowaniem: 4,25V-4,35V ±0,05V
• zabezpieczenie przez nadmiernym rozładowaniem: 2,50V-3,00V ±0,05V
• pobór prądu: < 10uA
• impedancja: < 300mΩ
• lifetime: 50000h
• temperatura pracy: -40℃ do 50℃

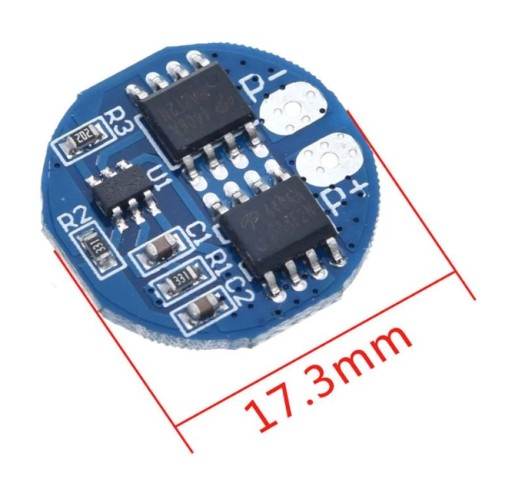

• rozmiar modułu: średnica 17,5mm wysokość 3mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Moduł przystosowany do zgrzewania taśm niklowych lub niklowanych.

Schemat podłączenia do pakietu i ładowarki:

2S (7,4V-8,4V) ładowanie max. 9V

B-: podłączyć do bieguna ujemnego pakietu 2S

BM: podłączyć do plusa pierwszej celi i minusa drugiej celi

B+: podłączyć do plusa drugiej celi pakietu 2S

P+: podłączyć do plusa obciążenia / ładowarki

P-: podłączyć do minusa obciążenia / ładowarki
