Czujnik ruchu (SHARP) do STEROWNIKA SCHODOWEGO

Aukcja dotyczy jednego czujnika ruchu StepSensor-01.

Czujniki w komplecie z urządzeniem sterującym podświetleniem schodów jest dostępny na osobnej aukcji.

Czujnik ruchu StepSensor-01 – oparty na laserowym sensorze odległości. Pozwala na wykrycie obecności obiektu w odległości od 10 do 80 cm Zaprojektowany do współpracy ze sterownikiem podświetlenia schodów AutoSteps.

Wąski kąt detekcji czyni go idealnym czujnikiem do detekcji ruchu — podczas wchodzenia po schodach. Reaguje tylko, gdy noga człowieka znajdzie się bezpośrednio przed nim — nie reaguje gdy przechodzimy obok schodów i nie chcemy włączać podświetlenia schodów.

Czujnik ruchu StepSens01, od Ntronic, wykrywa obiekty będące bezpośrednio przed nim. Odległość maksymalną detekcji ustawiamy za pomocą potencjometru w przedziale 10 -80 cm. Gdy obiekt znajduje się poza ustawioną odległością, czujnik nie będzie reagował.

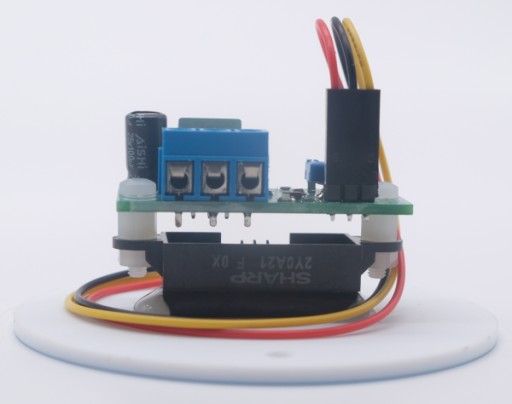

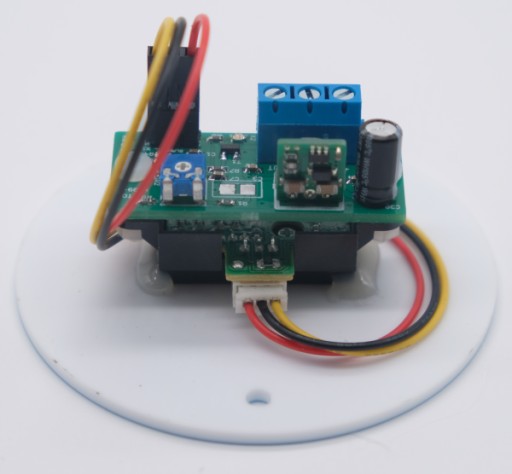

Czujnik odległości składa się z 3 elementów:

1. Laserowy detektor ruchu Sharp
2. Układ do regulacji czułości z potencjometrem
3. Osłonka do puszki fi 60 mm

Zastosowanie

Czujnik ruchu zaprojektowany został do współpracy z automatycznym sterownikiem podświetlenia schodów AutoSteps. Szeroki zakres zasilania 6 – 29 V DC umożliwia zasilanie wszystkich urządzeń z jednego zasilacza. Przykłądowo jeśli mamy na schodach LEDy o napięciu 24 V. Za pomocą jednego zasilacza możemy zasilić światła LED, Sterownik AutoSteps i oraz prezentowane czujniki ruchu.

Dlaczego czujka laserowa zamiast PIR?

Czujki PIR reagują na ruch oraz mają szeroki kąt widzenia. Ich stosowanie może powodować niechciane zapalenie świateł na schodach podczas przechodzenia obok schodów. Fakt braku detekcji ruchu gdy obiekt się nie przemieszcza w czujkach PIR może spowodować efekt niepotrzebnego zgaszenia świateł schodów gdy stoimy na schodach przy czujniku, ale się nie poruszamy.

Czujnik detekcji ruchu StepSensor01 stanowi lepszą alternatywę do klasycznych czujek ruchu PIR. Zastosowany w nim czujnik odległości SHARP GP AY0A21 cechuje wąski kąt detekcji.

Wykrycie ruchu działa przez wykrycie odbicia światła wysyłanego przez czujnik, od obiektu przed nim. Uzyskujemy dzięki temu olbrzymią przewagę względem czujek PIR.

W czujkach laserowych od Ntronic:

• Czujnik wykryje ruchu tylko, gdy wejdziemy na schody. Przejście obok nie aktywuje świateł!
• Jeśli zatrzymamy się obok czujnika na schodach, światła nie zgasną. Czujnik będzie cały czas wysyłał sygnał wykrycia ruchu.

Najważniejsze cechy

• Zasilanie 6 – 29 VDC,
• regulacja odległości detekcji 10 – 80 cm,
• do mocowania w puszcze fi 60 cm,
• detekcja obiektów znajdujących się tylko na wprost czujnika,
• współpracuje ze sterownikiem chodowym AutosSteps.

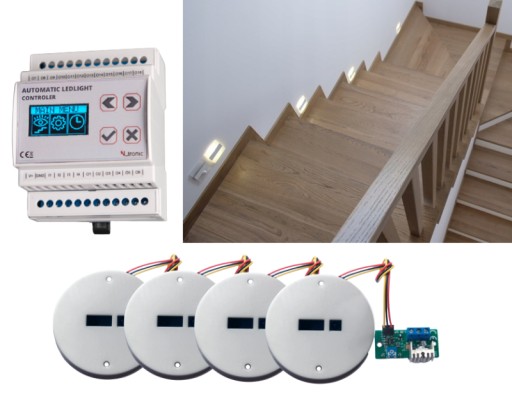

Do sterownika AutoSteps możemy podłączyć aż 4 czujki ruchu StepSensor01. Układ taki pozwala na realizacje automatycznego sterowania podświetleniem schodów z obsługą półpiętra i  pełnym rozpoznawaniem drogi osoby idącej po schodach.

Czujnik ruchu przeznaczony jest do montażu w puszce fi 60 mm.

Najefektywniejsze działanie czujnika ruchu StepSensor01 uzyskujemy, montując go na wysokości 30 cm nad schodkiem.
