ТЕСТЕР катушек и модулей зажигания без источника питания

Tester cewek i modułów zapłonowych

Dane techniczne:

• częstotliwość generowania impulsów  od 1Hz do 30Hz
• regulowany czas impulsu ładowania cewki-dopuszczalne napięcie zasilania testera 16V
• prąd maksymalny pobierany przez tester przy podłączonej cewce 1A
• zabezpieczenie przed odwrotnym podłączeniem kabli zasilających

Urządzenie umożliwia:

• sprawdzenie pojedynczej i podwójnej cewki zapłonowej,
• wyzwolenie modułu zapłonowego sterującego cewką
• podanie impulsów sterujących +5v do modułów zintegrowanych z cewką

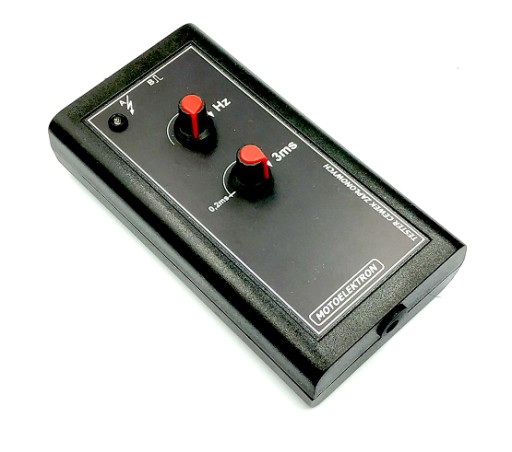

• A- potencjometr zmiany częstotliwości impulsów
• B- potencjometr zmiany czasu impulsu ładowania cewki
• C- gniazdo zasilania bezpośredniego cewki
• D- wyjście impulsów sterujących  +5v
• E- dioda LED sygnalizująca pracę

Wyposażenie:

• odpinany przewód zasilający z dużymi krokodylkami
• podwójny przewód z małymi krokodylkami do podłączenia cewki
• dodatkowy przewód +12v
• cztery wsuwki ułatwiające podpięcie cewek

Test cewki zapłonowej

Podwójny przewód zasilający cewkę wpiąć w gniazdo testera oznaczone błyskawicą. Podpiąć przewody do uzwojenia pierwotnego cewki. Na czerwonym krokodylku jest stałe napięcie +12v, czarny jest zwierany w takt impulsów do masy. W przypadku gdy są dwie cewki w jednej obudowie sprawdzamy każdą cewkę oddzielnie. Kolejność podłączenia przewodów prawdopodobnie nie będzie miała znaczenia. Gdy zamienimy końcówki cewka też będzie wytwarzać iskrę. Potencjometrem „A” zmieniamy częstotliwość impulsów. Potencjometrem „B” zmieniamy czas impulsu zasilania cewki. Przy dłuższym czasie uzyskamy większą moc iskry. Dla bezpieczeństwa potencjometr „B”  ma w skrajnym położeniu 0.2ms wyłącznik zasilania. Tester nie generuje wtedy impulsów. W trakcie podłączania cewki lub modułu lepiej wyłączyć zasilanie potencjometrem „B”. Uniknie się wtedy przypadkowego „kopnięcia” iskrą.

Do badanej cewki po stronie wtórnej zamontować iskrownik. Najprościej do tego celu wykorzystać świecę i na niej ustawić szczelinę około 5mm -10mm.

Test modułu zapłonowego

Testerem możemy sprawdzić niektóre proste moduły zapłonowe sterowane impulsami +5v . Do wysterowania modułu zapłonowego potrzebne są minimum 3 przewody : +12v, masa, przewód sygnałowy.

Na wyposażeniu jest pojedynczy przewód  zakończony krokodylkiem. Przewody podłączamy do testera tak jak na zdjęciu. Dokładniejszy opis w instrukcji obsługi.

Na YOUTUBE jest kilka filmów ilustrujących pracę testera.

• https://youtu.be/X1WcEGQF9K4
• https://www.youtube.com/watch?v=DOLi4TYUgEw&t=1s
• https://www.youtube.com/watch?v=fskZVZMFQd0
• https://www.youtube.com/watch?v=tvssEFU6q1c

UWAGA

Testerem nie sprawdzimy cewek i modułów o zapłonie CDI, stosowanych  w motorowerach i quadach. Cewki te są zasilane napięciem około 100v wywarzanym przez prądnicę w trakcie jazdy. Przy próbie testu iskra będzie bardzo słaba, ledwo widoczna.

Poniżej w sekcji DODATKOWE INFORMACJE można pobrać instrukcję obsługi. W niej więcej szczegółów.
